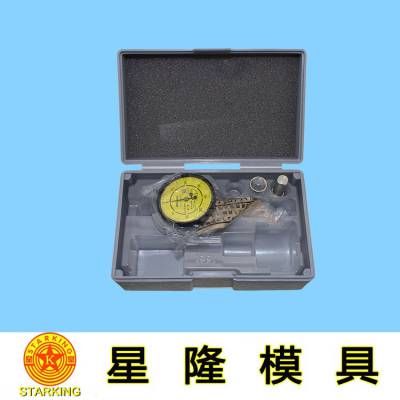

| 是否进口：否 | 产地：日本 | 品牌：Mitutoyo/三丰 |
| 型号：513 | 精度：0.1 | 订货号：1 |
| 货号：564 | 类型：杠杆***表 | 量程：506 |
| 产品适用范围：15 | 加工定制：否 | 材质：5031 |
| 尺寸：2310 | 分辨率：56 | 分度值：04 |
| 净重：31 | 测量范围：2310 | 表盘读数：2310 |
| 表盘直径：56 | 轴套直径：0498 | 表盘显示：04 |
| 规格：53120 | 是否跨境货源：否 |
杠杆***表的工作原理
（一）杠杆齿轮传动式的工作原理
在图5-27中，球面测头1（杠杆短臂）与扇形齿轮Z4（杠杆长臂）以摩擦结合的形式，组成一个齿轮杠杆绕转轴2摆动的机构。轴齿轮Z3，端面齿抡Z2：，在扇形齿轮Z4的带动下做回转运动，***传给了中心齿轮Z1及指针3，并反映在刻度盘4上，读出了相应的示值。
由测头l到扇形齿轮Z4之间的杠杆传动，其传动放大比为rj/a，再由Z4经Z3、Z2再到Zl共经两级齿轮一级杠杆的传动。
其总的传动比K为:
K=(rj*L*Z2)/(a*r&＃39;j*Z3)式中：
L--指针的长度，毫米；
a--测头的中心长度，毫米；
rj--扇形齿轮的节圆半径，毫米；
r&＃39;j--中心齿轮的节圆半径，毫米；
Z2、Z3--传动齿轮的齿数。
杠杆千分表由于传动比大于、精度高于杠杆***表，所以在传动系统中多增加了一级齿轮的传动，除此以外，均与杠杆***表相同（指工作原理）。
（二）杠杆螺旋传动式的工作原理
在图5—28中，球面测头1(杠杆短臂)与枉杆长臂3相结合(靠摩擦力)。当被测尺寸变化时，引起测头的摆动，杠杆长臂绕转轴2也相应摆动。长臂3的末端有一个球头销柱4，安装在蜗杆5的螺旋槽内，球头与槽的两侧表面接触，蜗杆轴上装有指针6。当杠杆长臂摆动时，球头沿蜗杆螺旋槽做轴向移动。同时又迫使蜗杆旋转，因而带动了指针的回转。***反映在刻度盘上。读出相应的数值。
这种杠杆螺旋式的杠杆表，其传动放大比K为：
K=(R/a)*(2πL/s)式中：
R--杠杆长臂尺寸，毫米；
a--杠杆短臂尺寸（测头中心长度），毫米；
L--指针长度尺寸，毫米；
S--蜗杆导程，毫米。
